Ký Hiệu Chiều Dòng Điện Là Gì? Cách Xác Định Chiều Dòng Điện Chính Xác

Bạn đã bao giờ thắc mắc vì sao trong sách nói dòng điện đi từ cực dương sang cực âm, trong khi electron lại chuyển động ngược chiều? Nếu không hiểu rõ ký hiệu chiều dòng điện, rất dễ vẽ sai mạch điện, áp dụng nhầm công thức và mất điểm đáng tiếc khi làm bài tập. Bài viết này Trung tâm gia sư The TutorX sẽ giúp bạn nắm chắc khái niệm chiều dòng điện, quy ước ký hiệu và cách xác định đơn giản – dễ nhớ – dễ áp dụng nhất.

Chiều dòng điện là gì?

Chiều dòng điện là chiều quy ước mà dòng điện chạy trong một mạch điện.

Về bản chất vật lý, dòng điện là dòng chuyển dời có hướng của các hạt mang điện (electron hoặc ion). Tuy nhiên, để thuận tiện cho việc nghiên cứu và tính toán, người ta quy ước một chiều chung cho dòng điện, gọi là chiều dòng điện quy ước.

Chiều dòng điện quy ước:

Là chiều từ cực dương (+) qua các thiết bị điện đến cực âm (–) của nguồn điện trong mạch ngoài.

Quy ước này được sử dụng thống nhất trong sách giáo khoa, bản vẽ mạch điện và các công thức vật lý.

Ký hiệu chiều dòng điện là gì?

Ký hiệu chiều dòng điện là mũi tên (→) được dùng để biểu diễn hướng dòng điện chạy trong mạch điện theo quy ước.

Mũi tên chỉ hướng từ cực dương sang cực âm

Thường được vẽ song song với dây dẫn

Đi kèm với ký hiệu dòng điện là chữ I

Ví dụ:

I →

→ I

Ký hiệu này giúp người học và kỹ thuật viên

• Dễ dàng theo dõi hướng dòng điện
• Xác định đúng cực tính của các linh kiện
• Tránh nhầm lẫn khi phân tích mạch điện phức tạp

Quy ước ký hiệu chiều dòng điện trong mạch điện

Trong Vật lý, ký hiệu chiều dòng điện tuân theo một số quy ước chung sau:

Trong mạch điện ngoài

• Chiều dòng điện: từ cực dương (+) → cực âm (–) của nguồn
• Ký hiệu bằng mũi tên chỉ theo chiều này

Trong nguồn điện

Chiều dòng điện đi từ cực âm sang cực dương (ngược với mạch ngoài)

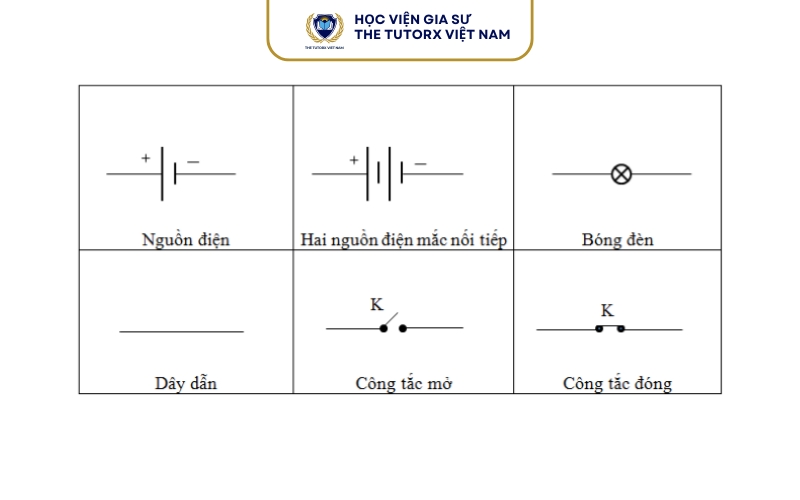

Trên sơ đồ mạch điện

Chiều dòng điện được biểu diễn bằng:

• Mũi tên trên dây dẫn
• Hoặc ghi chú hướng dòng điện bên cạnh ký hiệu I

Lưu ý: Quy ước này không phụ thuộc vào chuyển động thực tế của electron. Electron chuyển động ngược chiều dòng điện quy ước.

Có thể bạn quan tâm: Dịch vụ gia sư lý lớp 11 chất lượng

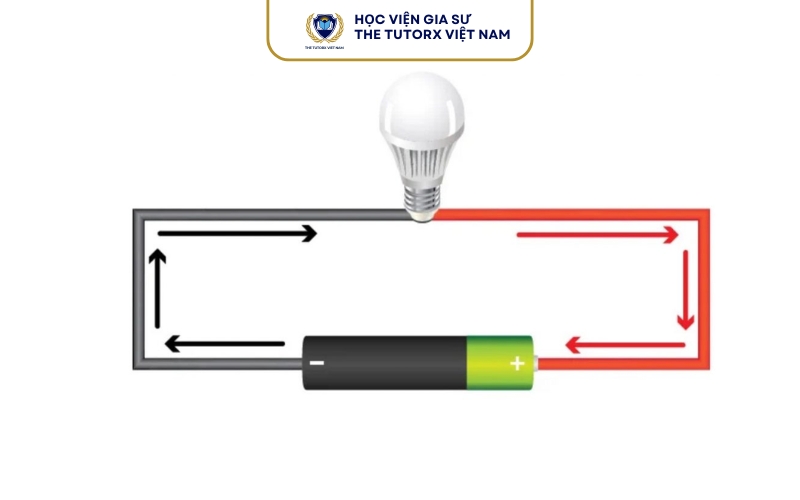

Cách xác định và vẽ ký hiệu chiều dòng điện

Để xác định và vẽ ký hiệu chiều dòng điện đúng cách, bạn có thể thực hiện theo các bước sau:

Bước 1: Xác định nguồn điện

Tìm cực dương (+) và cực âm (–) của pin, acquy hoặc nguồn điện

Bước 2: Xác định chiều dòng điện trong mạch ngoài

Chiều dòng điện luôn đi từ cực dương → qua các thiết bị → về cực âm

Bước 3: Vẽ ký hiệu chiều dòng điện

• Dùng mũi tên (→) vẽ dọc theo dây dẫn
• Hướng mũi tên trùng với chiều dòng điện quy ước
• Có thể ghi thêm ký hiệu I để thể hiện cường độ dòng điện

Khi phân tích bài tập, nếu chưa biết chiều thực tế, bạn được phép giả sử chiều dòng điện. Nếu kết quả tính ra âm, điều đó có nghĩa là chiều thực tế ngược lại với chiều đã giả sử.

Xem thêm: Nhiệt năng ký hiệu là gì?

Bài tập về chiều dòng điện có lời giải

Để hiểu và ghi nhớ tốt hơn ký hiệu chiều dòng điện, học sinh cần luyện tập thông qua các bài tập vận dụng thực tế. Dưới đây là một số bài tập tiêu biểu kèm lời giải chi tiết giúp bạn nắm chắc kiến thức.

Bài tập 1: Xác định chiều dòng điện trong mạch đơn giản

Một mạch điện kín gồm một pin, một công tắc và một bóng đèn được nối với nhau bằng dây dẫn. Hãy xác định chiều dòng điện trong mạch khi công tắc đóng.

Lời giải:

Chiều dòng điện trong mạch ngoài được quy ước đi từ cực dương (+) của pin → qua công tắc → qua bóng đèn → về cực âm (–) của pin.

Ký hiệu chiều dòng điện được biểu diễn bằng mũi tên (→) vẽ theo hướng trên dây dẫn.

 Chiều dòng điện đi từ cực dương sang cực âm của nguồn điện.

Bài tập 2: So sánh chiều dòng điện và chiều chuyển động của electron

Đề bài:
Trong dây dẫn kim loại, electron chuyển động theo chiều nào? Chiều này có trùng với ký hiệu chiều dòng điện không?

Lời giải:

Electron mang điện tích âm nên chuyển động từ cực âm (–) sang cực dương (+).

Trong khi đó, chiều dòng điện quy ước lại đi từ cực dương (+) sang cực âm (–).

Kết luận:

• Chiều chuyển động của electron ngược với ký hiệu chiều dòng điện.
• Khi học và giải bài tập, luôn sử dụng chiều dòng điện quy ước.

Qua bài viết, có thể thấy việc hiểu đúng ký hiệu chiều dòng điện là kiến thức nền tảng nhưng vô cùng quan trọng trong điện học. Hy vọng những kiến thức và ví dụ minh họa trong bài của Gia sư giỏi sẽ giúp bạn học tốt hơn phần dòng điện và tự tin áp dụng vào thực tế cũng như các dạng bài tập liên quan.
